Dayton Audio DATS LA

DATS LA giver højttalerkonstruktører og entusiaster målinger på laboratorieniveau med detaljer, der afslører præcis, hvordan enhederne opfører sig i praksis.
Varenr: 860DATSLA
5999 kr
Tilbudet gælder indtil:
Lagerstatus: Bestillingsvare
Leveringtid:  Bestillingsvare
  • Gratis fragt ved køb over 899,-
  •   30 dages fuld returret og 2 års garanti
  • Trustpilot-score: FREMRAGENDE
  • Besøg vores butik i Odense her

Dayton Audio DATS LA er værktøjet til konstruktører og udviklere, der har brug for mere end traditionelle T/S- og impedansmålinger. Med en integreret 100 watts forstærker, patenteret DC-bias-analyse og et komplet målesystem til alle typer parametre giver DATS LA et unikt indblik i, hvordan en enhed faktisk opfører sig under reel belastning.

  • Patenteret DC-bias-metode, der afslører Bl- og Kms-symmetri
  • Integreret 100 watts AC/DC-forstærker
  • Måler T/S-parametre ved små og store signaler
  • Analyserer motorstyrke, symmetri og ophæng
  • Impedanssweep til kabinetter og afstemninger
  • Bl(x)-, Kms(x)- og Le(x)-kurver
  • Avanceret LCR-måling
  • Oscilloskop og tonegenerator
  • USB-tilslutning til PC
  • Robust, transportabel konstruktion

BEMÆRK! For at opnå korrekte resultater gælder de samme principper som med traditionelle måleværktøjer, men med større nøjagtighed:

  • Bloker ikke ventilationshuller i enhedens magnet, da det påvirker ophængets opførsel.
  • Ved måling af Vas og Mms kræves enten en kendt testvægt på membranen eller et lukket testkabinet. Større membraner og stivere ophæng kræver mere vægt.
  • DATS LA arbejder med højere testniveauer end DATS V3. Sørg for, at enheden er forsvarligt fastgjort, når du anvender højere effekt.
  • DC-bias-målinger bør udføres i et stille miljø uden luftstrøm, da membranens udsving ved lave frekvenser er følsomme over for forstyrrelser.

Hurtig start

  • Download softwaren (Windows):
    Klik her for at downloade
  • Installer og tilslut DATS LA til computeren med USB-B-kablet.
  • Start softwaren.
  • Gå til “Impedance Analyzer” og udfør en Test Leads Calibration, forbind testkablerne med hinanden, og bekræft.
  • Udfør derefter en Impedance Calibration mod de indbyggede terminaler.
  • Tilslut klemmerne til enheden, og begynd at måle.

Softwaren viser impedanskurver i realtid og udtrækker automatisk relevante parametre.

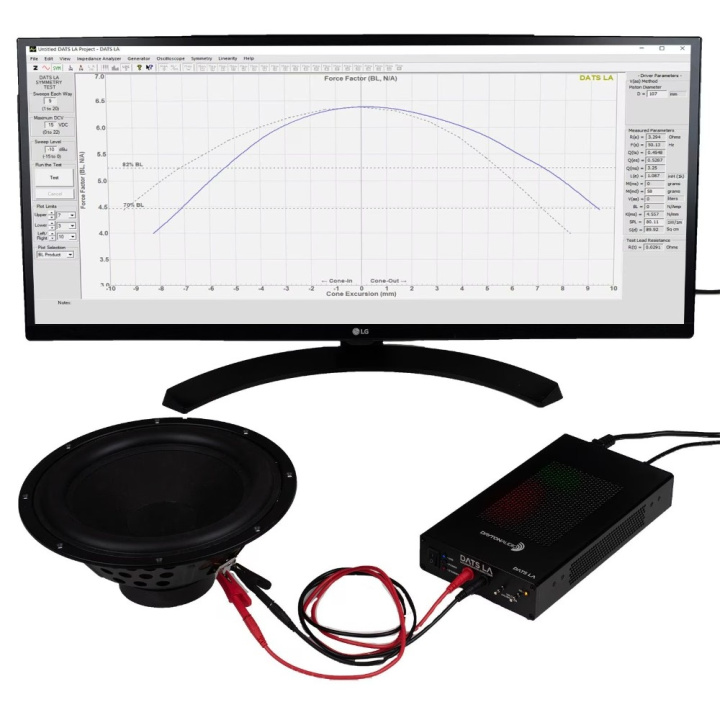

DC-bias: afslører motorens og ophængets reelle opførsel
Standardmålinger viser enhedsdata ved små signaler, men i praksis ændres motorstyrke (Bl), compliance (Kms) og induktans (Le), når membranen bevæger sig. Her er DATS LA unik. Den patenterede teknologi (U.S. Patent #11,272,301) anvender kontrollerede DC-offsetpulser til at placere svingspolen i forskellige positioner, inden impedanssweepet udføres. På den måde får du:

  • Bl(x) -  motorstyrke gennem hele slaget
  • Kms(x) - ophængets stivhed gennem slaget
  • Le(x) - induktans og dens variation med slaget

Kurverne viser tydeligt asymmetrier, konstruktionsfejl, mekaniske begrænsninger og motortab, som ellers er ekstremt svære at analysere med en almindelig DATS V3.

Dayton

100 watts forstærker til store signaler
DATS LA måler ikke kun enheder ved laboratorievenlige signalniveauer som DATS V3, men kan drive dem med op til 100 watt, hvilket gør det muligt at se:

  • motortab ved store udsving
  • fluxmodulation
  • termisk kompression
  • ændring af Re ved opvarmning af spolen
  • hvordan T/S-parametre ændrer sig ved højere signalniveau

Dette er afgørende for at modellere den reelle opførsel, især i kraftigere bas- og PA-enheder.

T/S-parametre - små og store signaler
Små parametre:
Vælg Measure Free-Air Parameters, hvorefter Fs, Qts, Qes, Qms, Le og impedanskurven vises.
Tilføj vægt, eller brug et testkabinet, og vælg “Measure Vas” for at få Vas og Mms.

Store parametre:
Øg udgangsniveauet, og mål igen. Programmet viser, hvordan parametrene ændrer sig ved højere spænding.

Dayton

Afstemninger og kabinetparametre
Med et impedanssweep i et monteret kabinet kan du se:

  • afstemningsfrekvens i et portet kabinet
  • Q-værdi i et lukket kabinet
  • lækage eller manglende tæthed
  • forskudte resonanser, der indikerer konstruktionsproblemer

Tip! Afstemningen ligger i impedansdalen mellem de to toppe i et portet kabinet. Har du flere afstemninger, er princippet det samme, og afstemningerne ligger mellem to toppe.

Dayton

LCR-måler med høj præcision
DATS LA fungerer også som en avanceret komponentmåler:

  • Induktorer (spoler) 0.05 mH til 100 mH (inkl. DC-modstand)
  • Kondensatorer 0.002 µF til 10 000 µF (ESR, Q, tabsinkel)
  • Modstande 0.002 ohm til 10 000 ohm

Perfekt til måling af filterkomponenter og passive netværk.

Dayton

Mere end bare grafer
Softwaren til DATS-LA tilbyder:

  • Bl(x), Kms(x), Le(x) med inverteret referencekurve
  • Oscilloskoptilstand med to spor
  • Tonegenerator med valgfri bølgeform
  • Måling af Wright-parametre
  • Eksport til simuleringer
  • Hurtig kalibrering og lagring af projekter

DATS LA sammenlignet med DATS V3:

FunktionDATS V3DATS LA
Hurtig installation
100 W integreret forstærker
Småsignal T/S-parametre
Storsignal T/S-parametre
Bl(x)-, Kms(x)-, Le(x)-måling
Måling i forhold til slaglængde
LCR-målinger
Oscilloskop og tonegenerator
USB-strømforsyning
Transportabel størrelse


Dayton

Specifikationer
Maks. effekt: 100 W RMS ved 4 ohm
Frekvensområde: 0.1 Hz til 20 kHz
USB-B dataforbindelse
Isolerede stik til bananstik
Netspænding: 120–240 V AC
Effektforbrug: 100 W
Mål: 46 x 145 x 274 mm
Vægt: 1.7 kg

Link til software (kun Windows)
Link til hurtigstartguide
Link til patent
